أجهزة الإدخال و الإخراج Input & Output Devices

أجهزة الإدخال Input Devices

وظيفة Input Devices : تقوم Input Devices بإدخال البيانات و التعليمات إلى جهاز الحاسب

أمثلة على Input Devices

1-      Mouse (الفأرة) : يستخدم في التنقل داخل واجهة المستخدم الرسومية ((GUI Graphical User Interface

2-      Keyboard (لوحة المفاتيح) : يستخدم في إدخال النصوص و الأوامر النصية التي تتحكم بالحاسب

3-      Digital Camera (الكاميرا الرقمية) : تستخدم في إنتاج الصور التي يمكن تخزينها داخل Storage Devices ، هذه الصور عبارة عن ملف صورة يمكن عرض الصورة أو طباعتها أو تعديلها باستخدام البرامج التطبيقية.

4-      Biometric identification (جهاز مصادقة الإحصاء البيولوجي) : تستخدم في التعرف على المستخدمين من خلال صفات فريدة في كل مستخدم مثل بصمة الإصبع و الصوت وذلك زيادة في الأمان عند استخدام البيانات المخزنة على الحاسب.

5-      Touch Screen (شاشة اللمس) : تستقبل الأوامر عند لمس المستخدم مكان ما على الشاشة.



6-      Scanner (الماسح الضوئي) : يستخدم في تحويل Hard Copy إلى Soft Copy لتخزينها على شكل ملف يمكن عرضه وطباعته وتعديله. ويعتبر جهاز Bar Code المستخدم في معرفة الأسعار من أنواع Scanner.

7-      Microphone ( المايكروفون) : يستخدم في إدخال الصوت إلى جهاز الحاسب.

أجهزة الإخراج Output Devices

وظيفة Output Devices :تقوم Output Devices بإخراج المعلومات من جهاز الحاسب

أمثلة على Output Devices

1-      Monitors & Projectors ( الشاشة و البروجكتور): تستخدم في عرض الصور من جهاز الحاسب هناك ثلاثة تقنيات مستخدمة في أجهزة العرض وهي : CRT , LCD , DLP وهي تختلف في الطريقة المستخدمة في عرض الصور حيث CRT و LCD تستخدم في الشاشات أما DLP تستخدم في البروجكتروات



2-      Printers ( الطابعة ): تستخدم في تحويل Soft Copy إلى Hard Copy. وهناك أنواع كثيرة من الطابعات منها طابعة All-in-one وهي مستخدمه كطابعة وماسح ضوئي وفاكس.



Speakers and headphones   -3- (السماعات و سماعة الرأس): تستخدم في إخراج الصوت من جهاز الحاسب



منافذ وكوابل الأجهزة المادية- Cables and Ports

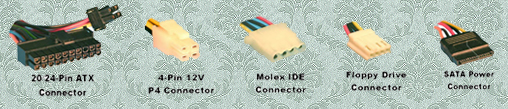

أولاً: الكوابل الداخلية Internal Cables

1-      Power Cables وهي:

أ‌.         SATA Power Cable لـ SATA Drives

ب-         Molex  Power Cable لـ Pata Drives

ج.     Berg Power Cable لـ Floppy Drives



إضافة تسمية توضيحية





2-      Front Panel Cable وهي كوابل التي تصل اللوحة الأمامية للـ Case بالـ Motherboard مثل كابل Power Button

Data Cables    -3 وهي التي تصل Drives بالـ Drives Controller الموجودة على الـ Motherboard

         أنواع Data Cables

1-      Floppy Drive Data Cable



-          يصل  Floppy Drive interface بالـ Floppy Drive Controller الموجود على Motherboard

-          يحتوي على 34-pin connector يوصل بالـ Floppy Drive Interface و 34-pin Connector يوصل بالـ Floppy Drive Controller



2-      PATA (EIDE) Data Cable



-          يصل  Pata Drive interface الخاصة بالـ Hard Drives و Optical Drives بالـ Pata Drive Controller الموجود على Motherboard .

-          معظم اللوحات الأم تستطيع تركيب أربعة من Hard Disks أو Optical Drives وتوزع كالتالي:

Primary IDE , Secondary IDE

وستجد مقبسين متشابهين على القرص الصلب يحتوي الواحد منهما على عشرين 40 من الإبر .
وينقسم الـ Primary و الـ Secondary إلى نوعين ، Master و Slave أي تقسم Hard Drive أو Optical Drives على الحاسبة كالتالي:

·           Primary Master  وهذا مخصص للـHard Disks الذي ينطلق منه الجهاز

§            Primary Slave للـ Hard Drive الإضافي أو Optical Drive

§            Secondary Master للـ Hard Drive الإضافي أو Optical Drive

§            Secondary Slave للـ Hard Drive الإضافي أو Optical Drive

ولذلك تستطيع اعتبار أن Primary Master محجوز للـ Hard Disk الذي ينطلق منه الجهاز.



3-      SATA Data Cable





-          يصل  SATA Drive interface الخاصة بالـ Hard Drives و Optical Drives بالـ SATA Drive Controller الموجود على Motherboard .

-          يحتوي على 7-pin connector يوصل بالـ SATA Drive Interface و 7-pin Connector يوصل بالـ SATA Drive Controller

4-        SCSI Data Cable

 يصل  SCSI Drive interface الخاصة بالـ Hard Drives و Optical Drives بالـ SCSI Drive Controller. وهو  ثلاثة أنواع :

                   - 50-pin SCSI data cable

                 - 68-pin SCSI data cable

           - 80-pin SCSI data cable

ثانيا: الكوابل الخارجية External Cables

تستخدم لوصل peripheral devices مثل الـ printer و الـ Scanner و الـ portable drives بالمنافذ الموجودة على الحاسب . وهي :

Parallel







    USB





    FireWire







     Network





       PS/2





    Serial



VGA



      Audio

     Video







SCSI





Storage Drives- مشغلات وسائط التخزين

Storage Drives



وظيفة Storage Drives



تستخدم لتخزين المعلومات أو استرجاعها من الأقراص التخزينية Storage Disk . هذه الـ Drives توضع داخل الـ Case وأحيانا توصل إلى الحاسب عن طريق منافذ USB أو Firewire أو SCSI وتسمى في هذه الحالة بالمشغلات القابلة للإزالة Removable Drives أو المشغلات النقالة portable storage drives

أنواع Storage Drive

-  1    Floppy Disk Drive



وظيـــــــفته



هو عبارة عن جهاز يقوم بتخزين المعلومات على Floppy Drive أو استرجاع المعلومات منه أي انه يقوم بعملية القراءة والكتابة من على الـ Floppy Drive . ويكون عادة مثبت داخل الـ Case وله فتحة ظاهرة يتم من خلالها إدخال الـ Floppy Disk . منذ بداية الحاسب الشخصي ظهر عدة أنواع من Floppy Disk من حيث أبعاده وسعة التخزين بها . فهناك أقراص ذات أبعاد 5.25 بوصة وهو قديم ولا يستخدم حاليا ، و أقراص ذات أبعاد 3.5 و سعته 1.44 MB . داخل الحاسب يشار إلى Floppy Drive بالرمز A: ولذلك لفتح Floppy Disk يجب إدخاله في Floppy Drive ثم فتحه من نافذة جهاز الكمبيوتر My Computer .

الأجزاء الخارجية

في الأمام : Door , LED , Eject button



في الخلف :  berg power connector , 34-pin Data connector









-   2   Hard Disk Drive

وظيفة Hard Drive

هو عبارة عن مجموعة من الرقائق التي يتكون من Hard Disk جميعها مثبته داخل غلاف معدني محكم الإغلاق و لا يمكن فصلها

الأجزاء الخارجية للـ Hard Drive

الخلف : Molex power connector, 40-pin IDE/ATA Interface , Jumpers



خصائص الـ Hard Drive:

1-      سرعة دوران الـ Hard Disk speed

 أثناء عملية القراءة والكتابة قد تكون 3600 دورة في الدقيقة

 The speed of a hard drive is measured in revolutions per minute(RPM)

2-      معدل نقل البيانات

ويقصد بها كمية البيانات التي يمكن نقلها من وإلى Hard Drive في الثانية ويتراوح بين 5 إلى 70 ميغابايت في الثانية.

3-      حجم Cache memory

و هي ذاكرة خاصة بالـHard Disk لتخزين بعض البيانات المؤقتة

4-      سعة  capacityالـ Hard Disk

وتقاس بالـ KB ، MB ، GB . ويمكن إضافة أكثر من Hard Drive في الجهاز.

5-      نوع Hard Drive Interface :

يتم تصنيع Hard Drive و Optical Drive بأنواع من Interfaces وهو المكان الذي يرتبط بالـ Controller الموجود على Motherboard عن طريق Data Cable .نوع Interface يجب ان يكون نفس نوع Controller الموجود على الـ Motherboard وهي كالتالي :

• IDE ( Integrated Drive Electronics) : ويسمى ايضا Advanced Technology Attachment (ATA) . ويحتوي على 40 pins
• EIDE ( Enhanced IDE): وهو تحسين للنوع السابق ويحتوي ايضا على 40 pins . ويسمى كلا نوعين IDE و EIDE باسم PATA ( Parallel ATA) لان عملية النقل تكون بالشكل المتوازي
• SATA ( Serial ATA) : عملية نقل البيانات تكون بشكل متسلسل ويحتوي على 7 pins
• eSATA: External Serial ATA provides a hot-swappable يستخدم لوصل SATA Drive الخارجية ويحتوي على 7 pins.
• SCSI ( Small Computer System Interface) : وهي أنواع منها ما يحتوي على 50pins آو 68 pins او 80 pins .

رقم Hard disk model:

بعض الشركات المصنعة للـ Hard Drive تضع Hard disk model ويمكن من قراءته معرفة معلومات عن الـ Hard Drive مثال على ذلك شركة Western Digital تكتب model الخاص بالـ Hard Drive التي تقوم بتصنيعها على الشكل العام التالي : WDx0yz

WD : اختصار اسم الشركة Western Digital

x: سعة الـ Hard Disk

0  ( Zero ) : غير مستخدم يوضع بعد السعة
y: حجم الـ Cashe Memory وسرعة دروان الـ Hard Drive ويعوض عنها بأحد هذه الحروف:

- B = 2MB 7200RPM
- J = 8MB 7200RPM
- K = 16MB 7200RPM
- G = 8MB 10,000RPM

z: نوع Interface

-B = PATA
-D = 1.5 gbps SATA
-S = 3 gbps SATA

-    3  Optical Disk Drive



3. Optical Drive

وظيفة Optical Drive

جهاز يستخدم الليزر لقراءة وكتابة البيانات من وعلى الـ Optical Disc

أنواع Optical Driveو Optical Disc:



1. Compact disc (CD) Drive
2. Digital versatile disc (DVD) Drive
3. Blu-ray Disc (BD) Drive

وبالتالي فإن لدينا 3 أنواع  من Optical Disc وهما CD و DVD و BD ، الـ CDs سعتها التخزينية تصل الى 700 MB و الـ DVDs تصل سعتها التخزينية إلى 8.5 GB أما الـ BD تصل سعتها إلى 50 GB.

تصنف CD  و DVD حسب إمكانية الكتابة عليها أو عدمها. وتصنف CD Drive و DVD Drive حسب قدرتها على القراءة و الكتابة على CD  و DVD كالتالي :

إمكانية القراءة والكتابة	التقنية المستخدمة في القراءة والكتابة	نوع Disc او Drive
ROM أو R أو RW	+ أو – أو ±	CD  او DVD



و وجود R تعني أن Disc قابل للكتابة مرة واحدة فقط و لا يمكن مسح محتوياته. أما RW و تعني ان Disc يمكن الكتابة عليه أكثر من مرة ومسح محتوياته

الأجزاء الخارجية للـ Optical Drive:

االأمام :  Disk tray, LED , Eject button



الخلف: Audio connector , jumper, 40-pin IDE Interface ,  Molex Power connector



نوع الـ Interface

تستخدم Optical Drive اما SATA  او PATA للأتصال بالـ Motherboard



Flash drive-4
